JAPAN UNIX焊錫機 UNIX-410S系列焊錫機，UNIX焊錫機
搭載高精度焊接傳動系統。
可實現高速・高精度・高品質臺式模型的最優機種410S系列
標配了高精度的焊接傳動系統。
與以往產品相比提速約15%，2種熱門機型可供選擇。
適用于要求更高速・更高精度的加工。
專門設計的可滿足加工尺寸、工廠空間等多種要求的機器，2種小機型可供選擇。
標配了凈切送料器和鎖定裝置，可實現高精度焊接。重復性好，可持續進行高精度的焊接作業。
1實際應用
桌面焊錫機器人被廣泛用于生產制造

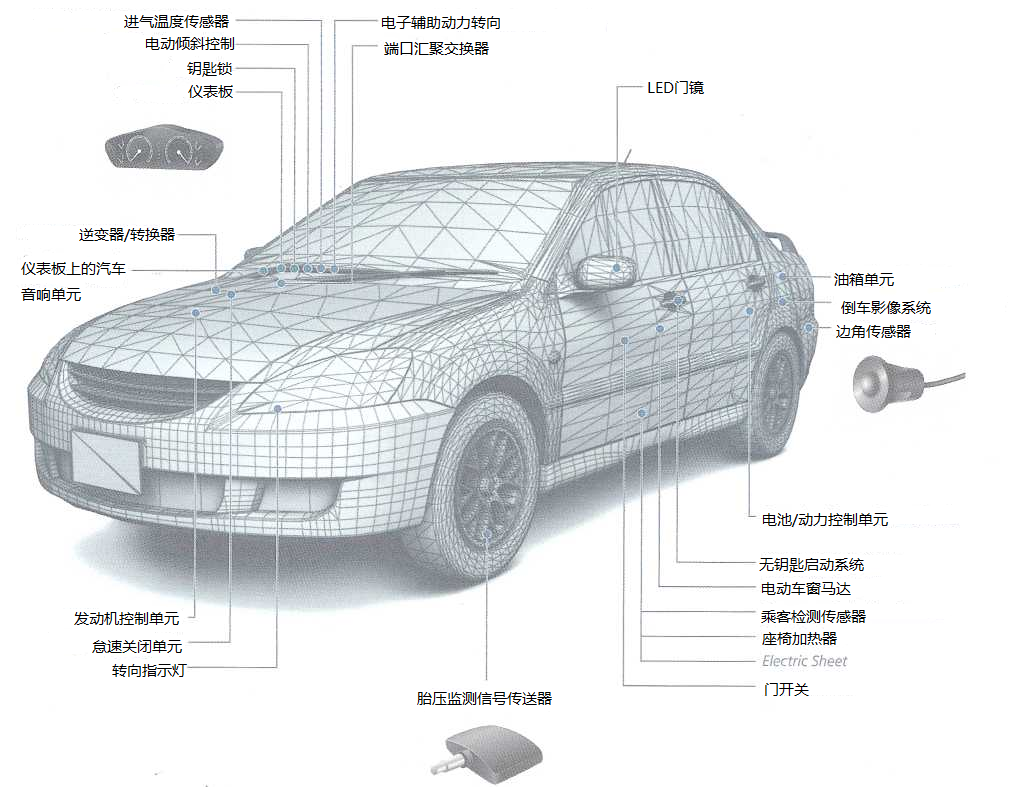

車載電子
近年來,模塊化已迅速發展。車載電子元件需要安全和高可靠性,所以控制焊錫質量的最高水平是必需的。桌面焊錫機器人可靠,操作方便,甚至能使初學者達到專家焊錫質量

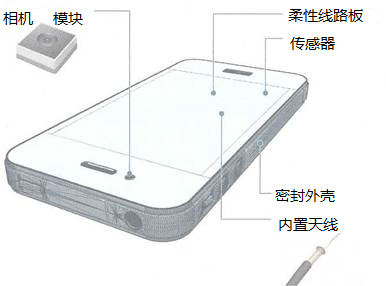

智能手機
對于智能手機和手機應用程序,基板會越來越密集的和細小,更輕。桌面焊錫機器人支持 多種
表面貼裝組件,也廣泛用于微小焊錫
太陽能光電板
桌面焊錫機器人甚至用于超聲波焊接的小太陽能電池板等產品。他們也廣泛用于如功率調節器線路板，接線盒等的焊錫
LED終端
桌面焊錫機器人也提供適當?shù)慕M件支持,能夠在適當?shù)臏囟群茈y焊焊接LED照明燈終端和電源板
2優點
焊錫生產單元的巨大投資效益
UNIX-410S系列的優點
UNIX-410系列優勢
JAPAN UNIX焊錫機 UNIX-410S系列焊錫機，UNIX焊錫機
改進焊錫質量
自動送錫裝置
傳感器檢測焊錫送錫錯誤
錫線切開可以減少錫珠和助焊劑飛濺 *破錫送錫裝置為標配可選件
 |
 |
送錫裝置 破錫送錫裝置
周期時間減少15%左右 *和以前機型相比
| 包含焊錫機器人程序 |  |
多種加熱器 |
|
|
教導簡單 包含焊錫控制器 包含各種計數功能 |
兩種大功率加熱器 廣泛的烙鐵頭形狀配合使用 |
減少維修和停機時間
| 鎖定機構 |  |
烙鐵頭清潔盒 |  |
|
記憶角度鎖定防止送錫位置偏差 XY調整機制 |
真空吸塵部分可減少清潔時的焊錫飛濺 吹氣嘴鎖定機制 |
廣泛的先進功能
|
改善烙鐵頭位置精度確保質量 3軸烙鐵頭位置補正機構UCS-410S-SET |
 |
更好的清潔改進焊錫質量 雙刷清潔盒UJC-217SK5 |
 |
| 在2-3分鐘內自動校正烙鐵頭由于腐蝕或者熱膨脹所造成的位置偏差 |
用兩個高速旋轉的鋼絲刷清潔 有效消除碳化和其他難處理的積累 |
3標準配置
機器人組詳細(UNIX-413S/414S)
| 焊接頭 | 選擇UMC-087A-AH或UMC-087A-BH |
| 送錫裝置 | 選擇UPM-053或UPM-053CC |
| 帶真空吸塵功能清潔盒 | UJC-214C2IIL |
| 鎖定機構 | 見下 |
| 送錫管 | 見下 |
| 開關盒 | RK-SWB |
| 教導面板 | RK-TP-R(線長2m) |
| 加熱器線纜 | 取決于加熱器而型號不同 |
| 電腦軟件 | USW-RK410SE（英語） |
可用的加熱器
| 十字加熱器 | 十字加熱器L |
| 設計最大化提供熱容量 | 溫度感應器緊靠烙鐵頭尾部以改進感應精度 |
| 加熱器和烙鐵頭分離，獨立更換 | 焊接時減少啟動時間和溫度快速補償 |
| 烙鐵頭形狀廣泛 | 加熱器和烙鐵頭分離，獨立更換 |
| 十字凹槽確保烙鐵頭位置的可重復性 | V型凹槽阻止烙鐵頭插入時的錯位 |
 |
 |
4標準機器人配件
標配的更先進的焊錫單元
|
焊接頭 UMC-087A-AH(配十字加熱器） UMC-087A-BH(配十字加熱器L) |
 |
|
兩種加熱器按需選擇 標配送錫鎖定機構 加熱器單元容易分離，烙鐵頭和加熱器約1分鐘就可更換 |
|
  |
|
鎖定機構 記憶角度鎖定提供穩定性和防止維修時容易發生的送錫位置錯誤 完美保證原先送錫位 |
 |
|
送錫裝置 UPM-053/UPM-053CC（破錫型） 編碼器檢測例如錫線用完，堵塞和滑動等的錯誤 改進了錫線送錫精度 專有機構可一鍵更換成卷錫線 破錫送錫裝置作為標配可選件 |
 |
|
破錫型錫線橫面部分
破開錫線，減少90%以上的錫珠和助焊劑飛濺 *破錫結果會因所用錫線材料而改變，某些錫線材料甚至是不相容的 |
|
|
真空烙鐵頭清潔盒 UJC-214CWIIL 吹氣型清潔盒 真空系統減少吹錫清潔時焊錫飛濺 吹氣嘴角度調整依靠鎖定機構，可輕易重置角度。 |
 |
5選配件
最新的功能高性能選配件
|
3軸烙鐵頭位置校正機構UCS-410S-SET |
 |
鋼絲刷清潔盒UJC-217SK5 |  |
|
UNIX-410S系列烙鐵頭位置自動校正機構 快速自動校正因烙鐵頭消耗和熱膨脹造成的位置偏移 |
兩個鋼刷同時旋轉，除去烙鐵頭上的頑固殘留物 有效清碳化物、錫氧化物和其他標準烙鐵頭清潔盒不能去除之物質 |
| 錫線預熱SHN-41S-** |  |
橫向滑動裝置UMC-087-RL |  |
|
預先加熱錫線，減少焊錫時因突然熱沖擊造成的錫珠和助焊劑飛濺。 有效減少生產節拍時間 **=錫線直徑 不能用于錫爆送錫裝置 |
滑動焊接頭以平衡接觸工件時的壓力 |
| 氮氣產生器UNX-200 |  |
氮氣套筒 |  |
|
制造氮氣環境，改進無鉛焊錫的可焊性 防止氧化，提高爬錫和潤濕性 |
從烙鐵頭末端吹出氮氣 |
| 雙重加熱器SHN-W100 |  |
數字溫度計UNISENSOR-701A |  |
| 雙加熱器設計是為了改進氮氣預熱 |
烙鐵頭溫度測量的數字溫度計 手持設計可容易測量已安裝好的烙鐵頭溫度，適合常規溫度管理 |
| 吸煙器UAC-2000 |  |
吸煙管UAC-9DS-413S/UAC-9DS-414S | |
|
焊錫時，吸收助焊劑煙霧 雙重過濾器去除煙霧 3段吸力調整，過濾器堵塞傳感器 尺寸W340*D360*H477(mm)(含凸起部分） 重量：約18.5kg |
 |
技術指標
| UNIX-413S | UNIX-414S | ||
| 產品圖片 |  |
 |
|
| 軸數 | 4軸同步控制 | ||
| 移動范圍 | X軸 | 300mm | 400mm |
| Y軸 | 320mm | 400mm | |
| Z軸 | 100mm | 100mm | |
| R軸 | ±360° | ||
| 最大可搬動重量（工件） | 11kg | ||
| 最大速度（PTP) | XY軸 | 800mm/sec.(8-800mm/sec) | |
| z軸 | 320mm/sec.(3.2-320mm/sec) | ||
| R軸 | 800°/sec.(8-800°/sec) | ||
| 重復精度 | X,Y軸 | ±0.01mm | |
| Z軸 | ±0.01mm | ||
| R軸 | ±0.02° | ||
| 對應最大夾具尺寸 | 300*275mm(X,Y) | 400*365mm(X,Y) | |
| Z軸焊接頭與X軸臺面距離 | 115mm | ||
| 位置教導方法 | JOG直接移動各軸教導位置方式/MDI位置坐標直接輸入模式 | ||
| 教導方式 | 通過教導面板直接教導/用電腦在離線狀態下教導（選件） | ||
| 程序數 | 255組 | ||
| 焊點最大儲存數量 | 30，000個焊點（點數最大合計量） | ||
| 驅動系統 | 5相步進馬達 | ||
| 控制系統 | PTP控制，CP控制 | ||
| 輔助計算功能 | 3次元直線輔助計算，圓弧輔助計算功能 | ||
| 外部接口 | RS232C接口2個（1個PC,另1個可以外接可選備件）/RS422接口1個（用于教導面板） | ||
| 外部I/O（最大） | 輸入24點，輸出24點 | ||
| 簡易PLC功能 | 50個程序，每個程序可以寫入1,000步命令 | ||
| 烙鐵頭溫度控制范圍 | 200-450℃ | ||
| 加熱器報警范圍 | 5-99℃可變范圍 | ||
| 加熱器功率 | 200w：十字加熱器 250w（十字加熱器L) | ||
| 支持錫線直徑 | Φ0.5-Φ1.2(標準），Φ0.6-Φ1.0（破錫型） | ||
| 報警情況 | 錫線中斷，錫線堵塞，加熱器報警 | ||
| 外觀尺寸mm | W560*D528*H928 | W584*D628*H928 | |
| 電源 |
AC100V±10% 50/60Hz 450VA |
||
|
AC115V±10% 50/60Hz 450VA |
|||
|
AC230V±10% 50/60Hz 450VA |
|||
| 壓縮空氣 | 干燥空氣,最大0.5Mpa | ||
| 相關濕度 | 20-95%（無霜結現象） | ||
| 相關溫度 | 0-40攝氏度 | ||
| 重量 | 38kg | 45kg | |
