JAPAN UNIX焊錫機 UNIX412G/413G/414G系列焊錫機
什么是桌面型（臺式）焊錫機器人？
●是半自動機器人，***T制程后段的代替手工焊錫的部分。***適合高品質等重要關鍵部件
●桌面型焊錫機器人只需少許空間。一桌，一電源，一壓縮空氣而已
●初學的焊錫工人也可和熟練工人樣產生同等的工作表現
●安裝并調好程序，按開始鍵，機器人就可以立即投入工作
●多技能的焊錫機器人可以輕松適應產品機種的改變，生產線的變動
●我們經驗豐富的工作人員會支持幫助建立你自己的焊錫程序
●大量已經證實的事實表明，自動焊錫機器人是無鉛焊錫生產方法***優化的選擇
SONOS代理JAPAN UNIX412G/413G/414G系列焊錫機
自動焊錫機器人成功應用案例
JAPAN UNIX焊錫機 UNIX412G/413G/414G系列焊錫機
|
車載電子元件 LCD元件，手提電腦LCD元件，手提電腦電池接線端子，手機電池接線端子（接線柱？），光學磁頭，LCD和等離子TV電源板，扁平馬達（flat motors),馬達控制線圈散熱器，制動馬達，空調電扇馬達，電腦電扇馬達，功率調節器等 |
通訊產品及電源 移動設備袖珍揚聲器，STN LCD TAB（結合）接線端子，手提電腦連接器，引腳小于0.5mm細間距連接器，手機傳聲器接收端子 |
 |
 |
 |
|
|
家用數字***和家庭應用 LCD元件，手提電腦LCD元件，電池接線端子，光學 磁頭，LCD和等離子TV電源板，扁平馬達，馬達控制線圈散熱器，制動馬達，空調電扇馬達，電腦電扇馬達，功率調節器等 |
移動數字***應用 移動設備袖珍揚聲器，STN LCD結合接線端子， 手提電腦連接器，引腳小于0.5mm細間距連接器， 手機傳聲器接收端子 |
 |
 |
 |
 |

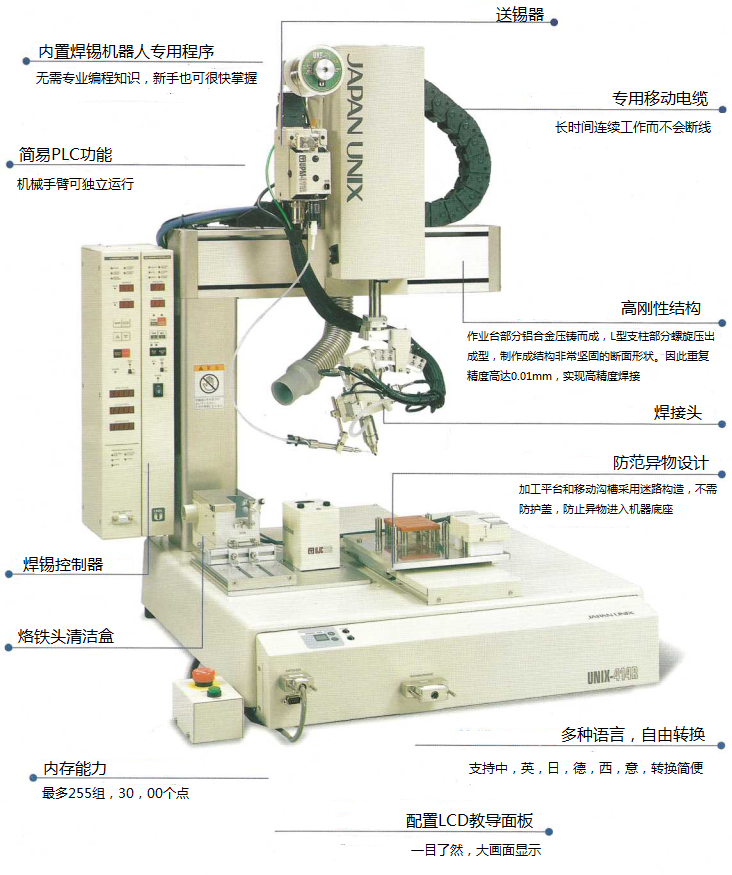

特點
JAPAN UNIX焊錫機 UNIX412G/413G/414G系列焊錫機
焊錫程序應客戶需要而開發
 |
 |
大屏幕教導面板
1.焊點教導：位置坐標數據輸入能簡單的用坐標數字輸入或JOG模式移動機械手臂來實現
2.焊點參數設定：焊錫條件（參數）可用教導面板直接輸入各項數據
3.焊錫溫度設定：焊錫溫度，溫度校正及其他數值也可用教導面板輸入
4.內置計數功能：重要的管理數據，如產品數量，烙鐵頭焊錫點數，加熱器工作時間和工件焊錫完畢時間等
必須的便于管理?xiàng)l件會顯示
5.預設錫線清潔程序：吹氣清潔，錫線鋼絲刷清潔都可以預設
6.自動降溫待機時間設定：可在0-100分鐘內設置不工作時待機降溫時間，以保護烙鐵頭和加熱器，節約能源
7.簡易PLC功能：內置簡易PLC程序控制器功能，可通過I/O輸出信號外接設備控制
JAPAN UNIX焊錫機 UNIX412G/413G/414G系列焊錫機
標準配置
-
機器人本體
-
焊錫控制器UP-05
-
教導面板RK-TP
-
烙鐵頭清潔盒UJC-214
-
焊接頭UMC-087A（UNIX-413/414標配）/UMC-086A（UNIX-412標配）
-
錫線供給裝置UPM-011A
-
送錫管（PT系列）
-
開關盒（RK-SWB)
SONOS代理JAPAN UNIX412G/413G/414G系列焊錫機
技術指標
| 型號 | UNIX-412G | UNIX-413G | UNIX-414G |
| 可移動軸數 | 4 | 4 | 4 |
| 移動范圍X軸 | 200 | 300 | 400 |
| 移動范圍Y軸 | 250 | 320 | 400 |
| 移動范圍Z軸 | 50 | 100 | 150 |
| 移動范圍R軸 | &plu***n;360° | &plu***n;360° | &plu***n;360° |
| ***大可搬動重量（工件） | 7KG | 11kg | 11kg |
| XY軸移動速度（PTP) | 5-500mm/s | 8-800mm/s | 8-800mm/s |
| z軸移動速度（PTP) | 2.5-250mm/s | 3.2-320mm/s | 3.2-320mm/s |
| R軸移動速度（PTP) | 6-600°/S | 8-800°/S | 8-800°/S |
| 重復精度XYZ軸 | &plu***n;0.01mm
|
&plu***n;0.01mm | &plu***n;0.01mm |
| 重復精度R軸 | &plu***n;0.02° | &plu***n;0.02° |
&plu***n;0.02° |
| 對應***大夾具尺寸 | X200*Y210mm | X300*Y275mm | X400*Y365mm |
| Z軸焊接頭與臺面距離 | 145mm | 145mm | 145mm |
| 位置教導方法 | JOG直接移動各軸教導位置方式/MDI位置坐標直接輸入模式 | ||
| 教導方式 | 通過教導面板直接教導/用電腦在離線狀態下教導（選備件） | ||
| 程序數據 | 255個程序 | ||
| 焊點***大儲存數量 | 30，000個焊點（點數***大合計量） | ||
| 驅動系統 | 5相步進馬達 | ||
| 控制系統 | PTP控制，CP控制 | ||
| 輔助計算功能 | 3次元直線輔助計算，圓弧輔助計算功能 | ||
| 外部接口 | RS232接口2個（1個PC,另1個可以外接可選備件）/RS422接口1個（用于教導器） | ||
| 外部輸入輸出 | 輸入24點，輸出24點 | ||
| 簡易PLC功能 | 50個程序，每個程序可以寫入1,000步命令 | ||
| 外觀尺寸mm | W432*D435*H783 | W615*D581*H861 | W611*D641*H890 |
| 電源 | AC90-120V 50/60Hz 450VA | ||
| 壓縮空氣 | 干燥空氣4-5kg/cm2 | ||
| 相關濕度 | 0-40攝氏度 | ||
| 相關溫度 | 20-95%（無霜結現象） | ||
| 重量 | 22kg | 39kg | 47kg |
| 焊錫條件數量 | 63 | ||
| 烙鐵頭溫度范圍 | ***大450攝氏度 | ||
| 加熱器報警值 | 正負0-100攝氏度可變范圍 | ||
| 加熱器功率 | 200w加熱器（100w可選） | ||
| 錫線直徑范圍 | 0.5-1.2mm（指定） | ||
| 錫線供給控制器 | 步進馬達高精度控制 | ||
| 報警情況 | 錫線中斷，錫線堵塞，加熱器報警 | ||
| 焊錫控制器重量 | 22kg | ||
