一:旋膜式除氧器用途及優點
旋膜式除氧器是將鍋爐給水加熱到對應除氧器工作壓力下的飽和溫度,除去溶解于給水中的氧及其它氣體,防止和降低鍋爐給水管道、省煤器和其它附屬設備的腐蝕。
旋膜式除氧器經數多家電廠在運行使用中證明具有以下優點:
1:除氧效率高。
2:運行穩定,無震動。當負荷突變25%,補水突變10%,水溫下降時,除氧器仍不震動,也無汽化情況。
3:適應性能好,對水質、水溫要求不苛刻等優點外,而且可超出力50%左右運行,尤其供熱機組和滑壓運行的除氧器更顯示出其優越性能。
4:排汽量小于入口水量的0.1%,不需另加排氣冷卻器,比同出力其它類型熱力除氧器少耗能1/3,優化了設備,降低了熱耗。
二、旋膜式除氧器在鍋爐水的作用
在鍋爐給水處理過程中,鍋爐水除氧是非常關鍵的環節,氧是給水系統和鍋爐的主要腐蝕性物質,給水中的氧應當迅速得到清除,否則它會腐蝕鍋爐的給水系統和部件,腐蝕產物氧化鐵會進入鍋爐內,沉積或附著在鍋爐管壁和受熱面上,形成傳熱不良的鐵垢,而且腐蝕會造成管道內壁出現點坑,造成阻力系數增大,管道腐蝕嚴重時,甚至?xí)l(fā)生管道***事故。國內規定蒸發量大于等于2噸每小時的蒸汽鍋爐和水溫大于等于95℃的熱水鍋爐都必須除氧.

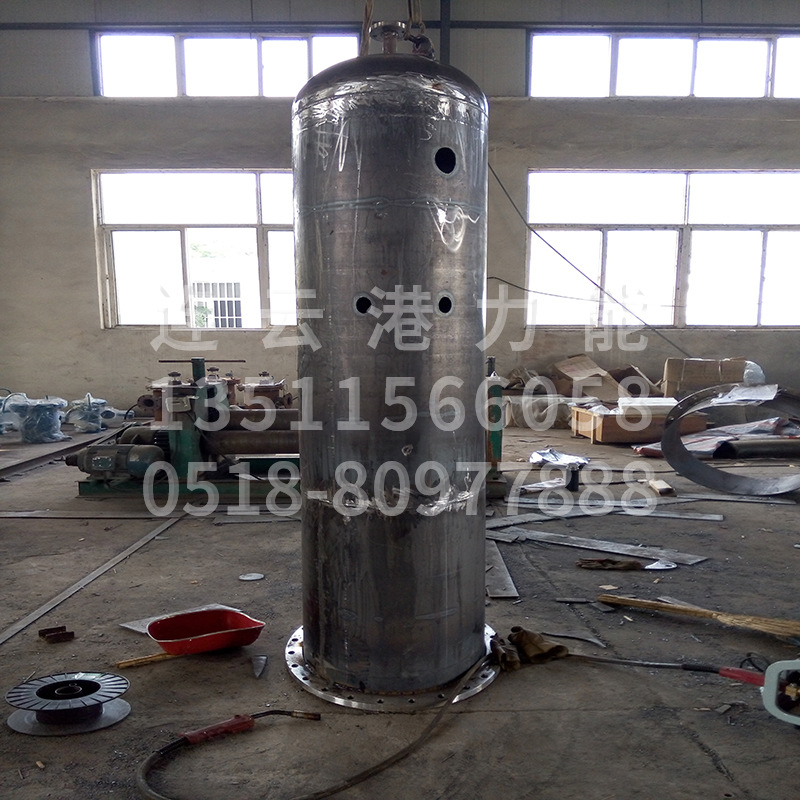

三、旋膜式除氧器結構
旋膜改進型除氧器的結構是由除氧頭和水箱組成。我們***介紹除氧頭的結構原理。
除氧頭的結構由外殼,旋膜器組,水篦子,液汽網,蒸汽分配盤五大部分組成。
1、外殼:是由筒身和沖壓橢圓形封頭焊制成。低壓150T/H以下中、小除氧器配有一對法蘭聯接上下部,供裝配和檢修用。
2、起膜器組:由水室、汽室、起膜管、凝結水接管、補充水接管和一次進汽接管組成。起膜管、下水管材料均由不銹鋼制造,常年運行無需檢修。
3、淋水篦子:經起膜段粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配,呈均勻淋雨?duì)盥涞窖b到其下的液汽網上。水篦子可根據水溫具體情況作增減,水篦子常年運行無需檢修。
4、液汽網:是由相互間隔的扁鋼帶及一個圓筒體,內裝一定高度***的不銹鋼扁絲網及不銹鋼板組成,給水在這里與二次蒸汽充分接觸,加熱到飽和溫度并進行深度除氧,以保證除氧水中含量:低壓大汽式除氧器低于10-15μg/L,高壓除氧器低于5-7μg/L。
5、蒸汽分配盤:按一定比例成規則均分型制成,使主加熱蒸汽呈現均分狀態其在無節流工況下上升加熱軟化水,來保證加熱質量,達到飽和溫度下工作除氧。
四、旋膜式除氧器規格型號及技術參數
規格 型號 |
額定出力 T/H |
水箱有效 |
工作溫度 |
工作壓 力Mpa |
進水溫度 |
設計溫度 |
設備凈重 |
備注 |
CY-10 |
10 |
5 |
104 |
0.02 |
20-40 |
250 |
4600 |
如二次加 熱溫度高 于350度 請定貨時 說明,以 便設計 |
CY-20 |
20 |
10 |
0-40 |
5370 |
||||
CY-40 |
40 |
20 |
20-40 |
6320 |
||||
CY-50 |
50 |
25 |
20-50 |
8130 |
||||
CY-75 |
75 |
35 |
20-50 |
9370 |
||||
CY-85 |
85 |
35 |
20-50 |
10200 |
||||
CY-130 |
130 |
40 |
20-50 |
13700 |
||||
CY-150 |
150 |
50 |
20-50 |
14500 |
||||
CY-210 |
210 |
60 |
20-60 |
16000 |
CYG-系列新型高壓除氧器
型號 |
額定出力T/H |
水箱有效容積 |
工作溫度 |
工作壓力 Mpa |
設備凈重 |
備注 |
CYG-150 |
150 |
50 |
158 |
0.58 |
14500 |
如需現場分體組焊請說明 |
CYG-225 |
225 |
60 |
0.58 |
16300 |
||
CYG-420 |
420 |
75 |
- |
20800 |
||
CYG-680 |
680 |
80 |
- |
21400 |
除氧器改造
旋膜式除氧器改造(***新型)
力能電力在整套供應新型水膜式除氧器的同時,還承接有關電廠對淋水盤式、噴霧填料式除氧器的改造。具體表現在:
1、 除氧器改造費用低,是更換除氧頭造價的1/2左右。
2、除氧器改造進度快,易加工和現場改造安裝,即利用原除氧頭的外殼封頭部分,將原除氧頭內的淋水盤式或噴霧填料式的部件全部拆除,保留下部進汽盤,然后在下部進汽盤的上方的一***置加裝液汽網和水篦子,然后環形壓板進行密封固定,防止今后運行中水汽短路。
再把除氧器封頭與筒體的接口處解開后焊接裝進起膜器,按提供的改造方案圖連接管道口其它部件,即告完工,驗收合格后投運。
從圖可以看出,對原有的除氧器改造是十分方便的。即利用原除氧頭的外殼封頭部分,將原除氧頭內的淋水盤式或噴霧填料式的部件全部拆除,保留下部進汽盤,然后在下部進汽盤的上方的一***置加裝液汽網和水篦子,然后環形壓板進行密封固定,防止今后運行中水汽短路。
再把封頭與筒體的接口處解開后焊接裝進起膜器,按提供的改造方案圖連接管道口其它部件,即告完工,驗收合格后投運。
在改造過程中,一般不增大除氧頭的直徑,根據具體的實際情況將其高度作適當改變,一般只***或按原高度裝焊。
對老式除氧設備進行技術改造時需提供如下數據:
1:現有除氧器的出力.
2:現有除氧器的高度,圓筒直徑及壁厚.
3:現有除氧器的各給水工作壓力,給水溫度.
4:加熱蒸汽參數(壓力,溫度,流量).
5:現有除氧器的現場安裝圖.
五、定購旋膜式除氧器須知
1、需出力,配套水箱的容積。
2、除氧器的附件要求。
3、除氧器的工作壓力,溫度。
