| 用途 |
楔型線夾適用架空配電線路中架空絕緣鋁絞線或鋼芯鋁絞線間的非承力接續或分支，絕緣罩和線夾配套使用，
起絕緣防護作用。
| 線夾的選用 |

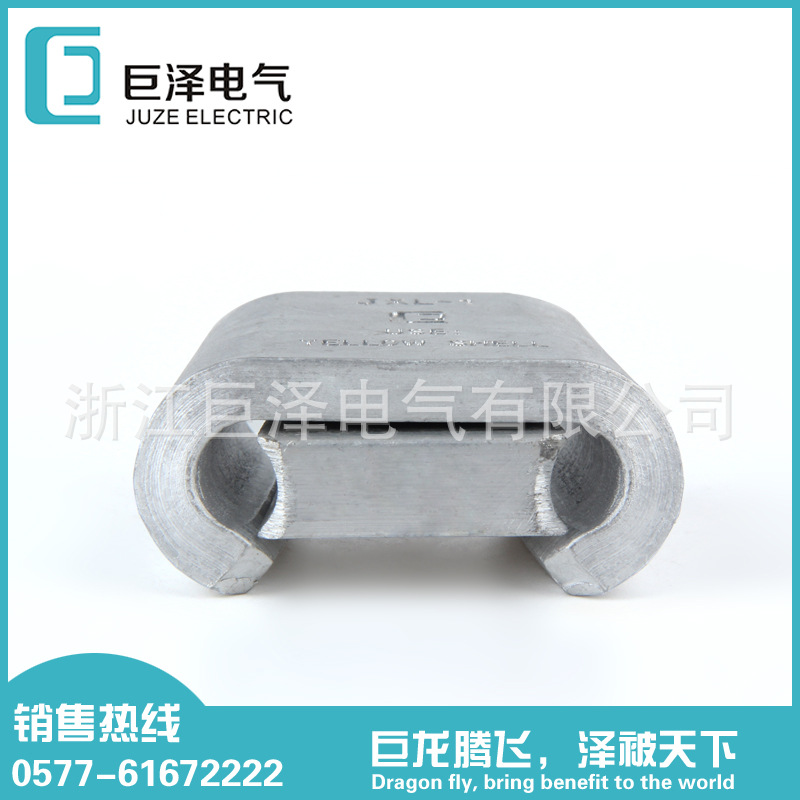

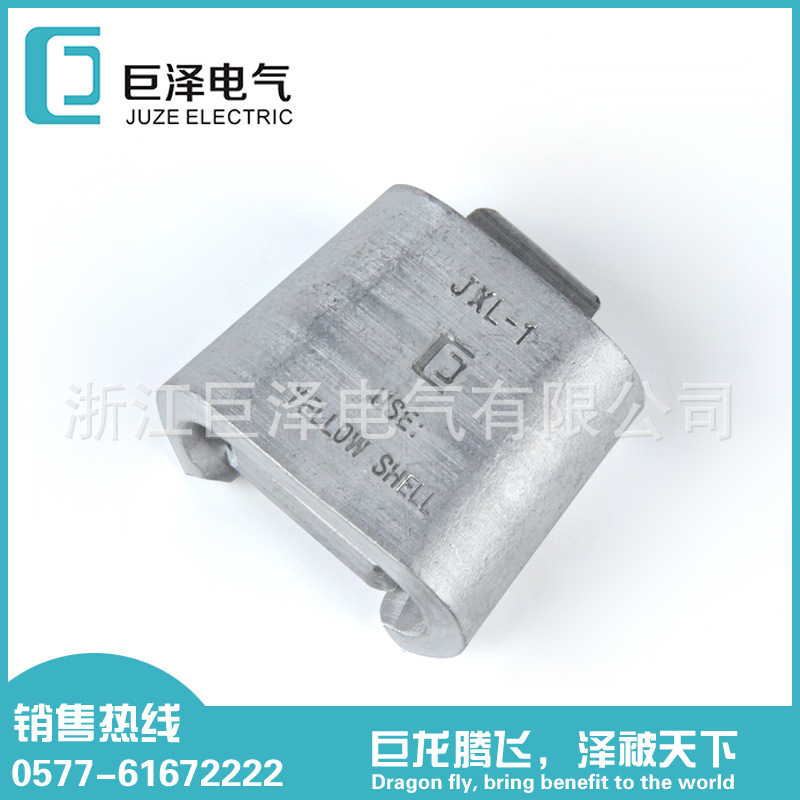

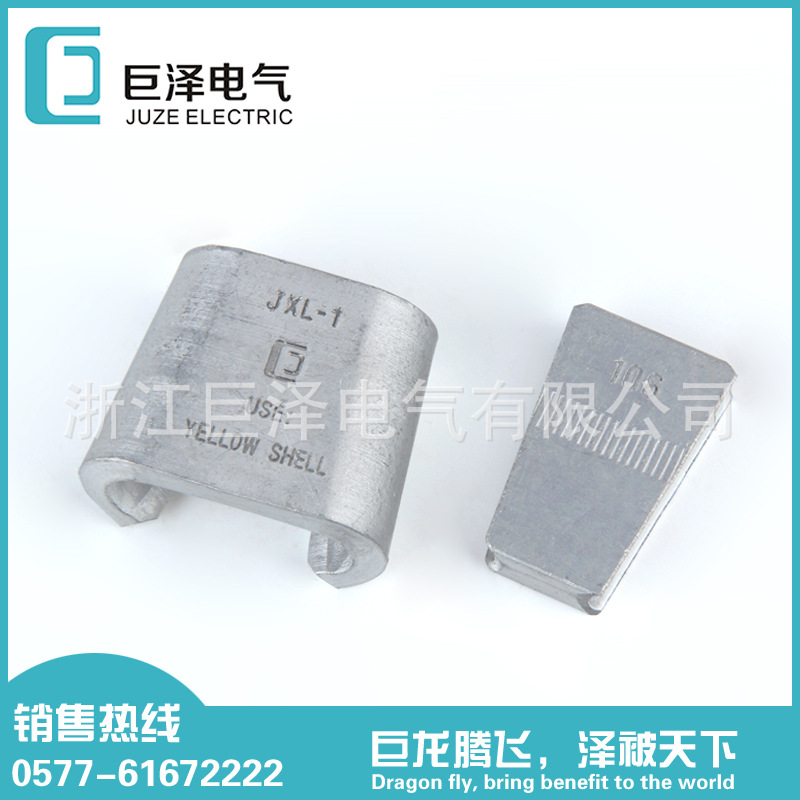

楔型線夾由C型楔殼和楔塊兩部分組成(如下圖所示)，C型楔殼和楔塊間構成的溝槽尺寸與所要安裝的導線直
徑有直接關系。溝槽尺寸及形狀由設計者和制造廠來確定。因此，選用楔型線夾時，用戶只需同時提供主導
線的型號和截面尺寸即可。楔型線夾選用見表2和表2。
| 線夾安裝工具的選用 |
圖1.楔型線夾殼體分為1號、2號、3號、4號共四種，按線夾殼體大小選用安裝工具。1號、2號殼體線夾選用
小號安裝工具，3號、4號殼體選用大號安裝工具。圖2.我公司研制的智能安裝工具，具有操作方便、適用可
靠、安裝效果良好等諸多優點，可供用戶選用。
| 結構特點 |
非磁性材料，無電能損耗楔塊彈力夾緊，接續可靠適于各種導線組合，適用性強。
產品參數
|
| 主導線 | LGJ-35/6 8.16 | LGJ-50/8 9.60 |
LGJ-70/10,40 | LGJ- 95/15,20 |
LGJ-120/20,25 | LGJ-150/20,25 | LGJ-185/25,30 | LGJ-240/30, 40,50 |
||||||
| 線夾代號 | ||||||||||||||
| 支導線 | 11.40 | 13.60 | 13.60 | 13.87 | 15.07 | 15.74 | 16.67 | 17.10 | 18.90 | 18.88 | 21.6 | 21.66 | ||
| LGJ-35/6 | 15508-2 | 15509-0 | 16509-8 | 17510-9 | 17510-9 | 28411-6 | 28512-0 | 39412-5 | 39512-8 | 31513-5 | 42514-9 | |||
| LGJ-50/8 | 15509-6 | 16611-4 | 17511-6 | 17511-6 | 28512-6 | 28512-6 | 39513-4 | 39513-4 | 31514-2 | 42515-6 | ||||
| LGJ-70/10 | 16611-4 | 17612-5 | 17612-5 | 28613-3 | 28613-6 | 39614-3 | 39614-3 | 31615-1 | 42616-5 | |||||
| LGJ-70/40 | 17713-9 | 17713-9 | 28714-8 | 28714-8 | 39715-3 | 39715-3 | 31716-3 | 42717-7 | ||||||
| LGJ-95/ 15,20 |
17713-9 | 28714-8 | 28714-8 | 39715-3 | 39715-7 | 31716-3 | 42717-7 | |||||||
| LGJ-120/ 20 |
28815-0 | 28815-4 | 39815-9 | 39816-2 | 31817-3 | 42818-3 | ||||||||
| LGJ-120/ 25 |
28815-8 | 39816- | 39816-6 | 31817-3 | 42818-7 | |||||||||
| LGJ-150/ 20 |
39916-7 | 39916-9 | 31917-8 | 42919-1 | ||||||||||
| LGJ-150/ 25 |
39917-1 | 31918-2 | 42919-1 | |||||||||||
| LGJ-185/ 25,30 |
31118-8 | 42120-2 | ||||||||||||
| LGJ-240/ 30,40 50 |
42221-6 | |||||||||||||
| LJ16-5.1 | 15406-6 | 15407-3 | 16408-3 | 17409-4 | 17409-4 | 28410-4 | 28410-4 | 39410-9 | 39411-3 | 31412-0 | 42413-4 | |||
| LJ25-6.45 | 15407-3 | 15408-3 | 16408-9 | 17410-0 | 17410-0 | 28410-8 | 28411-1 | 39411-6 | 39412-0 | 31412-7 | 42414-0 | |||
| LJ35-7.5 | 15407-7 | 15408-6 | 16409-5 | 17410-7 | 17410-7 | 28411-6 | 28411-6 | 39412-0 | 39412-5 | 31413-2 | 42414-0 | |||
| LJ50-9 | 15508-6 | 15509-6 | 16510-5 | 17511-6 | 17511-6 | 28512-0 | 28512-6 | 39512-8 | 39513-4 | 31514-2 | 42515-6 | |||
| LJ70-10.8 | 16509-8 | 16510-5 | 16611-1 | 17612-5 | 17612-5 | 28612-9 | 28613-3 | 39613-7 | 39614-3 | 31615-1 | 42616-5 | |||
| LJ95-12.12 | 17510-1 | 17510-9 | 17611-8 | 17713-0 | 17713-0 | 28613-6 | 28713-9 | 39614-3 | 39714-8 | 31715-1 | 42716-9 | |||
| LJ120 -14.25 |
18511-2 | 18511-9 | 18612-8 | 18714-1 | 18714-1 | 28815-0 | 28815-0 | 39715-7 | 39815-9 | 31816-6 | 42817-9 | |||
| LJ150 -15.75 |
28512-0 | 28512-6 | 28613-6 | 28714-8 | 28714-8 | 28815-4 | 28815-8 | 39816-2 | 39816-6 | 31817-3 | 42818-7 | |||
| LJ(TJ) -185 |
39512-8 | 39513-4 | 39614-3 | 39715-7 | 39715-7 | 39816-2 | 39816-6 | 39917-1 | 39917-3 | 31918-2 | 42919-6 | |||
| LJ(TJ) -210 |
31513-5 | 31514-2 | 31615-1 | 31716-3 | 31716-3 | 31817-3 | 31817-3 | 31917-8 | 31918-2 | 31118-8 | 42120-2 | |||
| LJ(TJ) -240 |
42414-0 | 42514-9 | 42615-7 | 42716-8 | 42716-9 | 42817-5 | 42817-9 | 42918-6 | 42918-6 | 42119-4 | 42220-8 | |||
注：線夾代號說明：如28613-3，代號第一個數字2表示為線夾的2#殼體；代號第二個數字8表示為線夾楔塊的大圓弧
槽半徑，代號后三個13-3表示主支導線半徑之和。
客戶訂貨時可注明主導線和支導線的型號規格，或按以上選型表確定線夾代號。
