可調諧激光光源
| 特點 | 應用 |
| ● 進口可調諧激光器 ● 智能微處理器控制 ● 高穩定性和高可靠性 ● LCD中文顯示 ● RS-232通信接口 ● 自主研發的協議轉換板 |
● DWDM測試 ● 生產測試 ● 實驗室 ● CATV |
可調諧激光光源關鍵器件采用進口可調諧激光器,激光器擁有***的隔離度和邊模***比,出纖功率可達20mW,可調諧范圍可選擇為C BAND 、L BAND、C+L BAND。激光 控制平臺久經考驗,采用自主設計的協議轉換板，保證了主機和可調諧激光模塊的通信穩定和可靠性。同時提供RS232接口與上層PC進行通訊，使得操作和遠程的控制更加的簡便和智能化。
|
參數 |
條件 |
***小 |
典型 |
***大 |
單位 |
|
電源輸入 |
AC 50HZ |
200 |
220 |
240 |
V |
|
工作波長 |
|
- |
C BAND (1528.77-1560.61nm或1528.77-1563.86nm) L BAND (1570.42-1607.47nm或1570.42-1608.76) C+L BAND |
- |
|
|
信道間隔 |
50 | GHZ | |||
|
輸出光功率 |
|
0 |
|
20 |
mW |
|
工作方式 |
連續輸出CW |
||||
|
光纖類型及輸出接口 |
單模光纖 FC/APC接頭 |
||||
|
短期功率穩定性(15分鐘) |
常溫開機工作30分鐘后 |
- |
&plu***n;0.01 |
|
dB |
|
長期功率穩定性(24小時) |
常溫開機工作30分鐘后 |
- |
|
&plu***n;0.02 |
dB |
|
線寬 |
|
5M/1M/300K可選 |
HZ |
||
|
溫控精度 |
|
|
+/-0.05 |
+/-0.1 |
℃ |
|
工作溫度 |
|
0 |
|
45 |
℃ |
|
儲藏溫度 |
|
-40 |
|
85 |
℃ |

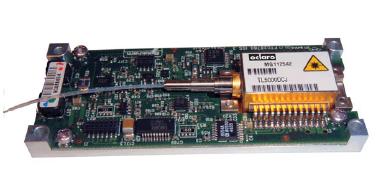

模塊式結構： (mm) 臺式結構： (mm)
尺寸: L150 x W120 x H20 mm 尺寸: L260 x W260 x H90 mm
架構: 金屬外封 架構: 金屬外封
電接口: DC 5V 電接口: 標準AC 220V插座
