三維X射線掃描
三維X射線掃描 (3-Dimensional Computerize Tomography) 是以非***性X射線***技術，將待測物體做360°自傳，進而收集每個角度的穿透圖像，之后利用電腦運算重構出待測物體的實體圖像。透光軟體，可針對待測物體進行斷層分析，將內部結構逐一切割及顯現各層不同深度，使微小缺陷能更清晰地顯現出來，進而可達到判別缺陷的目的。
檢測項目：
1.無損缺陷檢測Defect&Assembly Control
2.幾何測量技術Dimensional Metrology
3.CAD數模對比CAD Comparision
4.逆向工程 Reverse Engineering

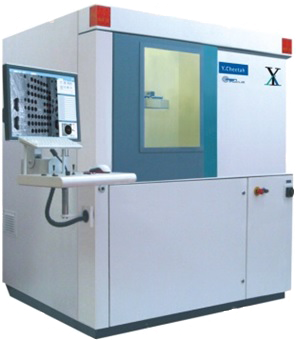

相關儀器：
|
|
設備參數：
1 射線管： 250KV/300W 2 探測器：1024*1024像素 3 測量范圍：300*300mm 4 升降臺調節范圍：800mm 5 發射源-探測器距離：1200mm
|
典型圖片：

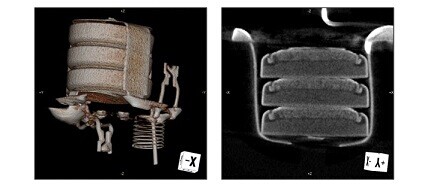

零部件三維結構檢查
構件內部缺陷三維結構檢查

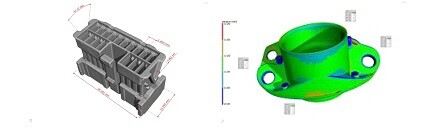

尺寸量測&CAD模數對比
