企業概況

東莞市橫瀝拓爾精密機械一直致力於專用刀具磨床.精密機具的研發與改進，主要產品有：鉆頭研磨機、銑刀研磨機、絲攻研磨機、倒角機、萬能磨刀機、萬能工具磨床、鋸片磨齒機、銑刀刃磨機、萬能車刀研磨機、氣動攻牙機、頂針切斷機、切斷研磨機、數控分度頭、萬能分度頭、回轉工作臺等精密機具系列，產品質量可靠，長期出口，......

立臥分度盤，橫立兩用分度盤

產品編號：4574181                    更新時間：2020-08-16
價格： 來電議定
東莞市橫瀝拓爾精密機械經營部

東莞市橫瀝拓爾精密機械經營部
  • 主營業務：氣動攻牙機，萬能工具磨床，萬能磨刀機
  • 公司官網：www.thorgrinder.com
  • 公司地址：

聯系人名片：

聯系時務必告知是在"產品網"看到的

產品詳情

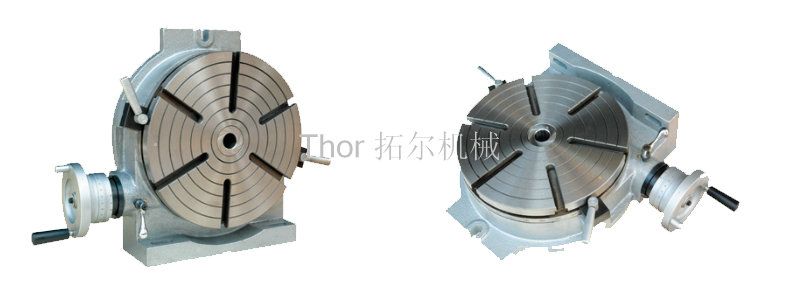

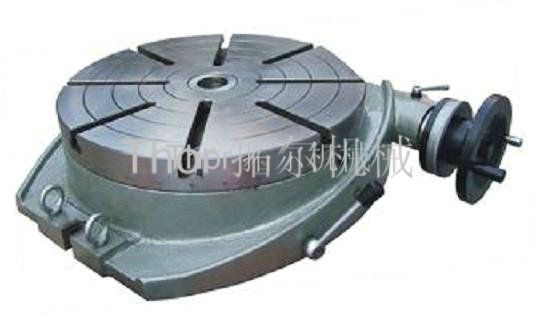

TSL型立臥兩用分度頭是銑床的主要附件之一，可用在銑床上進行分度鉆孔或銑削、圓周切削、鏜孔锪平面等工作。工作臺垂直位置與尾座配合使用時，還可對較復雜的工作進行圓周分度鉆削和銑削。

根據用戶特殊要求，可提供手輪左置轉臺TSL系列。

立臥兩用分度盤主要規格和參數：

HV6（TSL）

HV8（TSL）

HV10（TSL）

HV12（TSL）

HV14（TSL）

HV16（TSL）

工作臺直徑

Φ150

Φ200

Φ250

Φ300

Φ350

Φ400

臺面中心孔錐度（莫氏）

3#

4#

4#

4#

工作臺垂直時中心高

100

135

165

195

230

260

臺面T型槽寬度

12

14

臺面T型槽相鄰角度

90°

60°

定位鍵寬度

16

18

蝸輪副模數

1.5

2

2.5

3.5

蝸桿副傳動比

1:90

工作臺圓周刻度

360°

蝸桿每轉所代表的轉臺度數

4°(1' per graduation)

游標最小示值

10"

分度精度

  80°

60°

最大承載（臥式）

100

150

200

250

300

350

最大承載（立式）

50

75

100

125

150

175

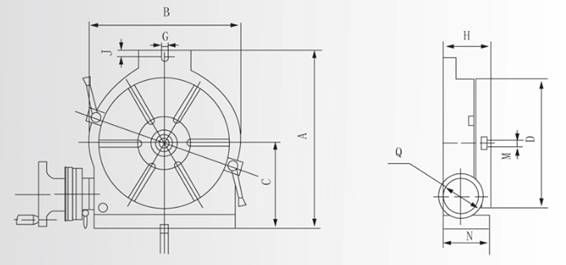

TSL系列回轉工作臺安裝尺寸圖







TSL150(HV-6)

TSL200(HV-8)

TSL250(HV-10)

TSL300(HV-12)

TSL350(HV-14)

TSL400(HV-16)



A

200

265

325

388

450

525



B

160

220

280

330

390

450



C

100

135

165

195

230

260



D

Φ150

Φ200

Φ250

Φ300

Φ350

Φ400



E

16

18



G

17



H

83

105

115

135

138

150



J

10

10

15





M

MT2

MT3

MT4



N

78

98

113

133

128

145



凈重

14

28

43

71

83

93



毛重

15

30

45

73

85

95



箱體尺寸

27×24×13

38×30×16

45×35×18

55×45×19

55×48×19

55×50×20
