成都弘勝科技***現貨供應MDM484型差壓變送控制器

　　該產品為全模擬電路設計的一體化多功能產品，能夠在現場測量流體壓力或差壓，也可將壓力或差壓信號進行現場顯示、標準化輸出，還能向用戶提供多達5個接點信號，在進行壓力控制時，為防止在臨界點繼電器抖動誤操作，電路中進行了特殊處理，提高了產品的可靠性。特別適用于電力﹑給排水﹑石油﹑化工等行業需要對流體壓力或差壓進行測量、顯示和控制的場合應用。

•Φ150mm標準壓力表外形；
•3   位LED數字顯示壓力值；
•提供***多5個接點信號，接點可任意設定和顯示，無抖動；
•寬范圍供電電源，多種標準模擬信號輸出；
•與介質接觸部分為不銹鋼，電子殼體為鋁合金材料；
•傳感器隔離膜片為不銹鋼316L，特殊應用還可向用戶提供齊平膜片式(僅壓力型)、鉭膜片(僅壓力型)。
•產品經過了嚴格的老化測試，性能穩定可靠。

輸出信號精度：        &plu***n;0.25%FS(典型值)     &plu***n;0.5%FS(***大值)
數字顯示準確度：      &plu***n;1位數
限位控制精度：        ≤&plu***n;1%FS
電源影響：            ≤&plu***n;0.1%FS
長期穩定性：          ≤&plu***n;0.5%FS/年

環境溫度：            -10℃～60℃         振動頻率：0～300Hz
介質溫度：            -10℃～80℃         加速度：≤3×9.81ms-2
貯存溫度：            -40℃～100℃        沖    擊：≤10×9.81ms-2
相對濕度：            0～80%

輸出信號：            0/4～10/20mADC      0/1～5/10VDC
傳輸方式：            四線                 四線
電源電壓：            220VAC、220VDC或24VDC
***大功耗：            ≤4W

繼電器負載能力：     240V/3A(AC)，30V/5A(DC)
繼電器觸點壽命：     ＞100000次
顯示字符高度：        0.56英寸LED紅色

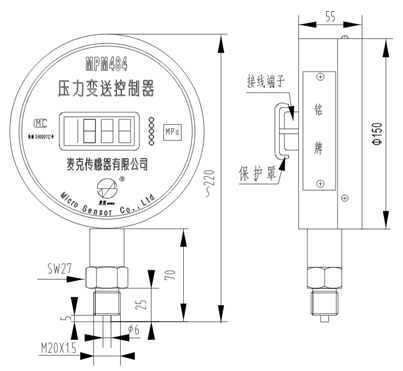

MPM484外形結構及尺寸

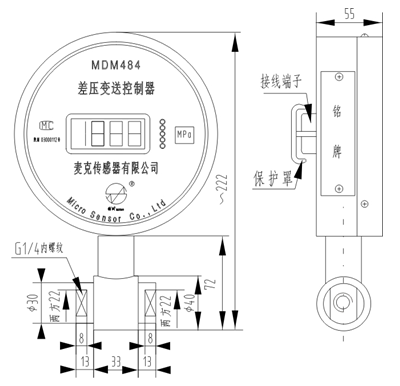

MDM484外形結構及尺寸

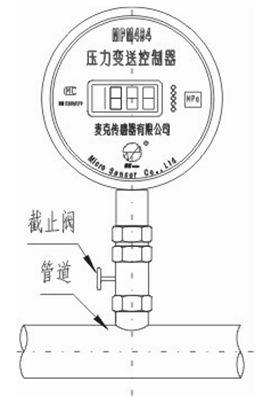

應用示例

選型提示

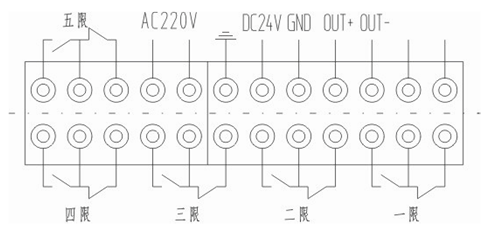

1、該系列產品的接線端子位于鋁合金殼體背部，為防止外部環境因素造成意外，建議用戶在安裝現場做好產品防護。
2、在訂帶接點控制的產品時，請注明接點的數量和所控制的壓力或差壓值。
3、選型指南中結構材料代號25，35僅適用于壓力型產品，附加功能代號P、C1、C3、C5、、G、A、S等僅適用于壓力型產品。
4、選擇MDM484產品的用戶，需注意差壓量程與正、負壓腔的允許過壓與***大壓力之間的關系，并要與現場使用要求相符。為確保變送器安全可靠運行，建議在被測點與變送器之間安裝三閥組，使被測介質緩慢均勻地加在MDM484產品的正、負壓腔上。
5、齊平膜片型壓力變送控制器的測量范圍為0～70kPa…35MPa。
6、其它特殊要求，敬請與本公司商洽，并在訂單中注明。
