一、產品簡介
YDP4204 是一款高性能的UHD超高清4K電視機四畫面拼接器,其主要功能是在2x2的拼接顯示單元上顯示一幅3840x2160@60HZ的超高清圖像。產品采用***的圖像處理技術,輸入信號***大可以支持HDMI2.0,即3840x2160@60HZ,即使在播放快速動畫的時候也不會出現***、丟幀現像。
YDP4204 4K液晶電視機拼接器以其優越的性能和高分辨顯示特點,廣泛應用于需要顯示高清視頻圖像的展示廳,以及需要顯示更多清晰豐富細節一些特定場所,比如***作戰地圖、GPS***系統、石油管理監控、******等各種需要同超大分辨率顯示的工作環境。
二、主要功能
1、輸入信號
﹡ 支持1路HDMI2.0、1路HDMI1.4同時兼容MHL信號、1路DP1.2信號輸入。
﹡ HDMI2.0端口***高可以支持3840x2160@60HZ的分辨率和刷新率的HDMI信號輸入;
﹡ HDMI1.4***高可以兼容3840x2160@30HZ的HDMI信號輸入,同時通過普通轉拼線也可以同時兼容MHL信號的輸入;
﹡ 同時支持1路DP1.2信號輸入,***高分辨率可達3840x2160@60HZ;
2、輸出信號
支持4路HDMI 1.3信號輸出,輸出分辨率1920x1080@60HZ。
3、信號切換功能
支持1路HDMI2.0、1路HDMI1.4、1路DP信號輸入。信號切換可以通過遙控器、機箱按鍵、或者通過輸入信號自動識別功能。
當設備設定為自動識別信號并且輸入端口沒有連接輸入信號時,把信號接入任何一個輸入端口即可自動切換到該端口并且拼接屏顯示該端口信號。
4、畫面拼接功能

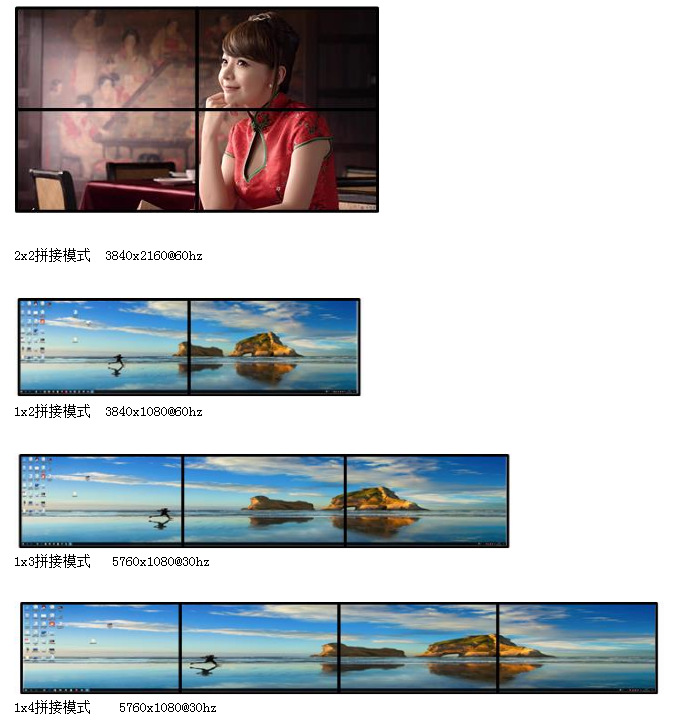

實現***基本的2x2四畫面拼接功能,同時也可以設置成為1x2、1x3、1x4顯示模式,如下圖所示:

6.3、支持3.5mm的耳機接口左右聲道立體聲***輸出連接立體聲音響。
三、技術參數
名稱 |
規格 |
信號輸入 |
|
輸入接口 |
1路HDMI2.0、1路DP1.2、1路MHL兼容HDMI1.4 |
分辨率 |
HDMI支持***大分辨率3840*2160@60Hz,向下兼容; DP支持***大分辨率3840*2160@60Hz,向下兼容; MHL支持***大分辨率3840*2160@30Hz,向下兼容。 |
輸出 |
|
輸出接口 |
4路HDMI1.3輸出接顯示單元; |
輸出分辨率 |
1920x1080@60Hz |
色彩深度 |
30bit,1000M色 |
控制方式 |
機箱按鍵、遙控器 |
輸入電壓 |
DC12V/3A |
顯示模式 |
2x2、2x1、1x2、1x3、1x4 |
產品尺寸 |
324mm(長)x175mm(深)x35mm(高) |
凈重 |
0.75KG |
功耗 |
***大15W |
四、系統拓?fù)鋱D:
