品牌：德國力特LIT
進口電動高真空球閥是利用電動裝置來驅動球體作旋轉運動，達到接通或切斷氣流目的的一種閥門。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。
該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝，適用于真空系統中接通或切斷管路的介質流。
適用的介質為空氣及弱腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。并已廣泛應用于新能源行業及半導體產業。
|
進口電動高真空球閥參數： |
|
閥體材質 |
執行器參數 |
|
公稱通徑：DN10-DN100 |
傳動方式：電動（帶手動） |
|
公稱壓力：6×10^5~6.7×10^-4Pa |
控制電源：110/220V AC；50/60Hz |
|
適用溫度：-30℃～260℃ |
動作時間：10s；30s；45s；135s |
|
適用介質：真空介質 |
防護等級：IP65；IP67可定制IP68 |
|
閥體材質：不銹鋼 |
保護裝置：內置過熱保護、過載保護 |
|
連接方式：法蘭、活套、快裝 |
控制方式：開關型、無源觸點信號、開度信號、智能型 |
|
進口電動高真空球閥結構： |
采用ISO5211直接安裝執行器的平臺設計，無需連接支架和軸套，可直接安裝驅動裝置，便于實行智能化。
|

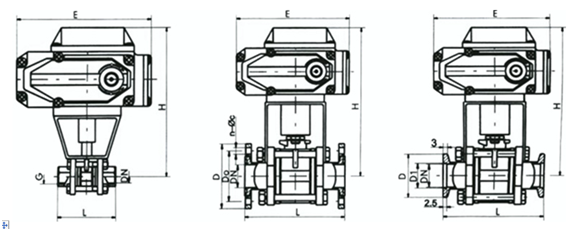

進口電動高真空球閥尺寸： |
|
主要連接外形和尺寸 |
單位：mm |
||||||||
|
通徑 |
10 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
L |
94 |
104 |
114 |
140 |
165 |
175 |
195/186 |
220/203 |
280/220 |
|
H |
166 |
166 |
182 |
187 |
195 |
236 |
258 |
304 |
336 |
注：此外形尺寸為1.6Mpa壓力球閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。

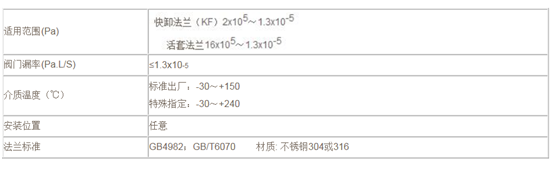

進口GUD電動真空球閥是利用電動裝置驅動閥板做開啟或關閉動作，達到接通或切斷真空管路中氣流的目的一種裝置。它適用的介質為空氣及非腐蝕性氣體，廣泛應用于真空獲得設備、新能源及半導體產業。閥門漏率:≤1.3×10-5Pa.L/S。
進口氣動高真空球閥
GUQ系列氣動高真空球閥是利用壓力氣體作動力，通過氣缸來驅動球體作旋轉運動，達到接通或切斷氣流目的的一種閥門。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。
適用的介質為空氣及弱腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。并已廣泛應用于新能源行業及半導體產業。
|
進口氣動高真空球閥參數： |
|
閥體材質 |
執行器參數 |
|
公稱通徑：DN10-DN100 |
作用方式：雙作用、單作用（彈簧復位） |
|
公稱壓力：6×10^5~6.7×10^-4Pa |
氣源壓力：雙作用：3-8bar；單作用：4-8bar |
|
適用溫度：-30℃～260℃ |
行程范圍：90°（±5） |
|
適用介質：真空介質 |
輸出扭矩：雙作用：3.9-10560N.m；單作用：8.5-4858N.m |
|
閥體材質：不銹鋼 |
控制方式：開關型、智能調節型 |
|
連接方式：法蘭、活套、快裝 |
附件選擇：電磁閥、定位器、限位開關、三聯件、手動機構 |
|
進口氣動高真空球閥結構： |
采用ISO5211直接安裝執行器的平臺設計，無需連接支架和軸套，可直接安裝驅動裝置，便于實行智能化。
|

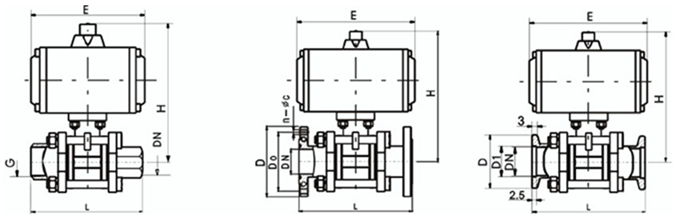

進口氣動高真空球閥尺寸： |
|
主要連接外形和尺寸 |
單位：mm |
||||||||
|
通徑 |
10 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
L |
94 |
104 |
114 |
140 |
165 |
175 |
195/186 |
220/203 |
280/220 |
|
H |
129 |
129 |
161 |
166 |
191 |
198 |
233 |
253 |
313 |
注：此外形尺寸為1.6Mpa壓力球閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口GUQ氣動真空球閥采用一體式結構設計，在真空系統中，用于切斷或調節管路中介質。該閥采用氣動驅動裝置，來實現閥門的開關控制，另可選彈簧復位的單作用氣動執行器，在氣源斷開后可自動復位到原設定位置。也可配以智能閥門定位器，通過外部輸入信號來控制氣動驅動裝置，從而實現閥門的調節控制，再根據不同的V形通口設計，實現近似百分比和線性等多種流量特性。密封結構設計獨特因而既能用在真空狀態下，也能在低壓狀態下使用。適用的介質為空氣及弱腐蝕性氣體，是酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門，并已廣泛應用于新能源行業及半導體產業。
進口高真空球閥
GU系列高真空球閥是一種手動閥門。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。適用的介質為非腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。
|
進口高真空球閥參數： |
公稱通徑：DN10-DN100
公稱壓力：6×10^5~6.7×10^-4Pa
適用溫度：-30℃～260℃
適用介質：真空介質
閥體材質：不銹鋼
連接方式：法蘭、活套、快裝
|
進口高真空球閥結構： |
①開關鎖定設計：開關鎖定在必須保持閥門現有的位置時防止意外被誤操作的風險，球閥的平臺和手柄帶有鎖孔，用掛鎖將閥在關閉位或開啟位鎖定；
②高平臺設計：采用ISO5211直接安裝執行器的平臺設計，無需連接支架和軸套，可直接安裝驅動裝置，便于實行智能化。
|

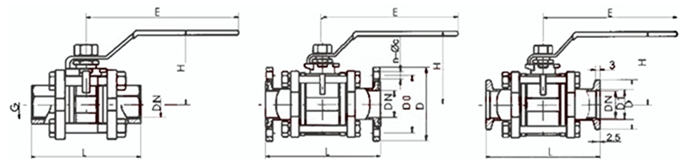

進口高真空球閥尺寸： |
|
主要連接外形和尺寸 |
單位：mm |
||||||||
|
通徑 |
10 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
L |
94 |
104 |
114 |
140 |
165 |
175 |
195/186 |
220/203 |
280/220 |
|
H |
70 |
77 |
90 |
95 |
107 |
114 |
104 |
148 |
182 |
|

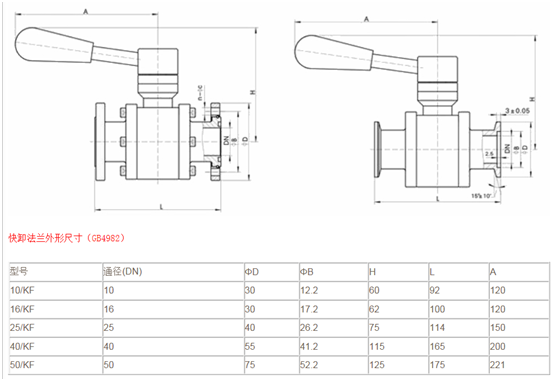

進口高真空球閥： |
|||||||||
注：如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口系列高真空球閥是一種手動閥門。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。
