10KV架空配電線路T接支線路或末端用戶內部發生故障時，因其進線開關保護動作時限與變電站出線開關保護時限配合無法合理整定時，將會造成變電站出線開關跳閘。如果故障性質是***性的，變電站重合將不成功，則一個中壓用戶界內的局部事故將使整條10KV配電線路停電。 如若在T接處或用戶端（責任分界點）安裝一臺用戶分界開關（俗稱看門狗），經過判斷確認用戶界內發生故障（過流、短路、單相接地等故障），自動將故障隔離，則可以確保非故障區用戶正常用電。
ZW32F-12型戶外高壓智能真空斷路器(以下簡稱斷路器)是三相交流50Hz，適用于額定電壓為12kV的戶外高壓開關設備。斷路器符合國標GB1984《高壓交流斷路器》及***標準JB3855《3.6～40.5kV戶***流高壓真空斷路器》和相關的IEC標準。常供工礦企業、發電廠以及變電站作電氣設備的控制和保護之用，并適用于頻繁操作的場所。斷路器具有多次開斷和快速重合閘的能力。

鐵嶺ZW32-12戶外農網10KV線路分界高壓開關四川泰開電氣***生產：高壓真空斷路器、SF6斷路器、隔離開關、負荷開關、避雷器、高壓熔斷器、十年行業經驗、***生產團隊、價格優惠，產品自售出之日起，在一年內正常使用下因出現的質量問題包修、包換，產品***長期跟蹤服務。

1儲能過程
拉動機構手動儲能拉環，或給機構電動儲能信號，電動機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保持此能量。
2合閘過程
合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂，連杠帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正?？劢邮箶嗦菲鞅３趾祥l狀態。
3分閘過程
分閘時，拉動機構手動分閘拉環或給機構電動分閘信號，機構的合閘保持環節解扣，在觸頭壓力彈簧和分閘彈簧的作用下，機構輸出軸反向轉動，通過連杠，拐臂帶動滅弧室觸頭向下運動，動靜觸頭分開，斷路器分閘。分閘狀態電開關分閘彈簧保持。
4過流保護過程
配置電流互感器的斷路器，當流經斷路器主回路的電流超過互感器額定值時，通過互感器副邊輸出5A電流，驅動機構內部過流脫扣器，斷路器分閘。
5***保護器鐵嶺ZW32-12戶外農網10KV線路分界高壓開關
能在斷路器合閘后避免浪涌電流對斷路器的誤動作,能保證斷路器合閘時有浪涌電流情況下***0~1.8s(可調)不脫扣,并能在正常工作狀態下,準確地測出分?jǐn)嗯c合閘的工作狀態和有否大電流故障,而且能保證脫扣部分可靠工作，斷路器在發生短路保護脫扣后,***保護器自行***。

1.斷路器主要技術參數，見下表

2 .斷路器機械特性參數，見下表

1、我公司的分界斷路器其主要功能：運行中自動斷開用戶側相間短路故障、自動切除用戶側接地故障，并可用于操作斷開故障電流.
分界斷路器帶有一套外置電壓互感器、一套內置電流互感器；有CPU內部處理器和通訊模塊；故障跳閘時帶有電壓判斷和故障記憶；具備跳閘閉鎖功能。
分界斷路器適用于10 kV中性點不接地、經消弧線圈接地或經低電阻接地系統的10 kV架空配電線路與用戶（含臨時用戶）的分界。
2、自動切除單相接地故障
當用戶支線發生單相接地故障時，分界開關自動分閘，甩掉故障支線，保證變電站及饋線上的其它分支用戶安全運行。
3、自動斷開相間短路故障
當用戶支線發生相間短路故障時，分界斷路器立即分閘甩掉故障線路。故障線路被隔離，使饋線上的其它分支用戶迅速***供電。
4、快速***故障點
用戶支線故障造成分界開關動作后，僅責任用戶停電，并可主動上報故障信息，使電力公司能迅速明確事故點，及時進行現場處理，使故障線路盡早***供電。
5、監控用戶負荷
分界斷路器可將檢測數據傳送電力管理中心，實現對遠方負荷的實時監控。

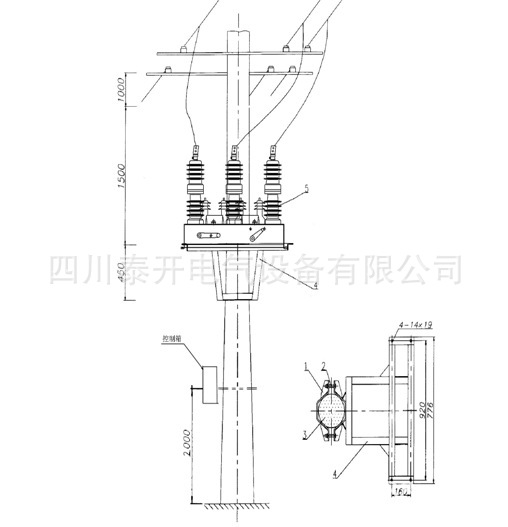

分界斷路器作為電力公司與用戶分界***斷路器，其一般安裝在10 kV架空配電線路支線***棵桿上，負荷側接用戶。
6、當用戶進戶線為架空線路，則分界斷路器的負荷側以懸式絕緣子懸掛架空絕緣線引入，用戶***基電桿電源側絕緣線安裝掛接地線環，保留單極隔離開關。
7、當用戶進戶線為電纜線路，則從分界斷路器的負荷側以懸式絕緣子懸掛架空絕緣線引至用戶***基電桿，直接聯接電纜。用戶***基電桿電源側絕緣線安裝掛接地線環，不再安裝跌落式熔斷器，保留單極隔離開關。
8、分界斷路器本體安裝時，安裝前有關部門應***進行絕緣電阻測定、工頻耐壓的檢測及試驗；絕緣電阻測定標準：使用2500 V兆歐表搖測絕緣電阻，分界斷路器，相對地及斷口間≥1000 MΩ。工頻耐壓試驗標準：分界斷路器，相對地及斷口間：42 kV ，分界斷路器分合閘操作面及指示面應朝向外側。
9、分界斷路器控制器的安裝：控制器的對地安裝高度應不小于2.5 m，將開關控制電纜（隨控制器附件）的控制器端插頭插入控制器面板插孔，另一端插入分界斷路器底座專用插孔，插頭應旋緊?？刂齐娎|纜身端頭處、轉彎處及直線段每隔1m應采用2.5 mm2單股銅芯絕緣線固定，擰小辮5圈。纜身應橫平豎直，不應扭斜。
10、中性點不接地或中性點經消弧線圈接地系統線路正常時，變電站出線開關的分界斷路器均處于合閘狀態，一旦用戶界內發生單相接地故障，分界斷路器內置的零序互感器檢測到的零序電流接近于全網的零序電流，超過事先整定的參數，經***，判斷為界內***性單相接地故障，分界斷路器自動分閘，將故障區隔離開。使用手機短信息通信的，還會上報事故信息。其它相鄰用戶和主線路的單相接地故障則屬于界外故障，該斷路器零序電流互感器檢測到的零序電流遠小于整定值，斷路器不動作。
