轉爐煤氣放散點火不能忽視的一點

    轉爐煤氣沿輸氣管道經過閥門、火炬塔豎筒輸送至火炬頭部，在出口處被點燃。點火采用二級點火，即由高能點火裝置點燃點火燃燒器，再由點火燃燒器點燃主火炬?；鹁骖^全部采用耐高溫不銹鋼制造，其頭部及內部采用穩火、防風和防回火裝置，使用安全可靠。點火由設于集控室的程控柜根據DCS送來的點火信號自動點火，主火炬及點火燃燒器內分別裝設溫度火焰檢測裝置，如果點火不著或意外原因熄火，系統將發出報警信號并根據需要做出相應的處理。同時，在塔頂增設視頻監視系統，便于運行人員實時監測放散火焰的真實工況。

      轉爐煤氣雖然相對于高爐煤氣來說是熱值偏低的煤氣，就因?yàn)檫@一點，我們往往會忽略一個重要的點，也就是在我們的轉爐煤氣放散點火裝置的火炬頭的伴燒和催化的點，通常來說，我們的轉爐煤氣在點火的過程中先點伴燒系統，通過伴燒系統點燃主火炬，我們比較常見的一種就是一個火炬頭一套點火系統，這套點火系統在無風或者風級不是很大的時候是完全可以正常使用的，因?yàn)槲覀兊难b置都是需要在高空完成作業的，所以很多的時候它的風級要達到一定值的時候就會被撲滅，主要的原因還是在于整個的點火系統不夠完善和成熟，我公司就這問題***研究，研究出了新的火炬點火系統，完全的解決了風級問題，并且在煤氣放散點火系統中的火炬頭中加入了催化室和防回火裝置，徹底的解決的因天氣原因被撲滅和熄火的問題，大大提高了點火成功率，提高了我們裝置的使用年限。

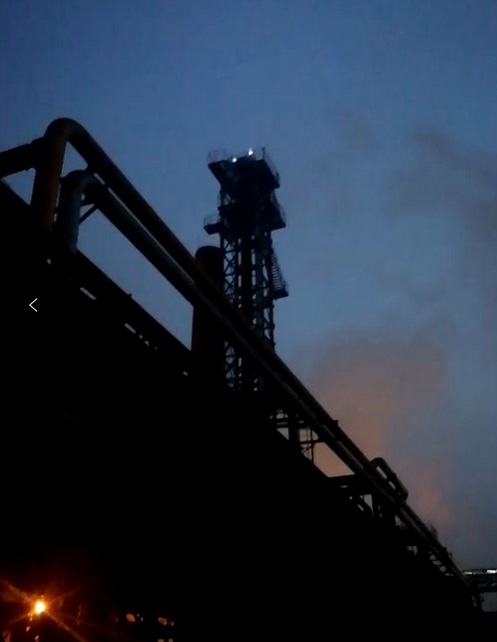

此圖為高爐煤氣放散裝置伴燒器燃燒圖

火炬點火裝置的系統驗收：

       在調試完畢后，由用戶參與進行驗收，在以上調試成功后，進行實質性運行階段，性能調試和試運行中出現的間題已被完全解決。

使PLC處于監控狀態，點火處于手動狀態：手動啟動高壓發生器和引燃?xì)饪刂崎y進行手動點火，手動進行點火(次數可由雙方負責人員合理決定)，點火成功率100%，視為合格。

使PLC處于自動監控狀態：點火處于自動狀態，當PLC接收到尾氣排放信號后，指令啟動高壓發生器和引燃?xì)饪刂崎y，點燃高空點火器引燃放散裝置，火檢把燃燒信號反饋給PLC后，自動關閉高壓發生器，關閉引燃?xì)?。自?dòng)點火(次數可由雙方負責人員合理決定）成功率100%，視為合格。

***hou檢查各通道的設定參數，使其符合和滿足現場工作需要，使其能夠正常穩定可靠。

驗收合格后雙方簽字，由有關部門出具驗收合格報告。

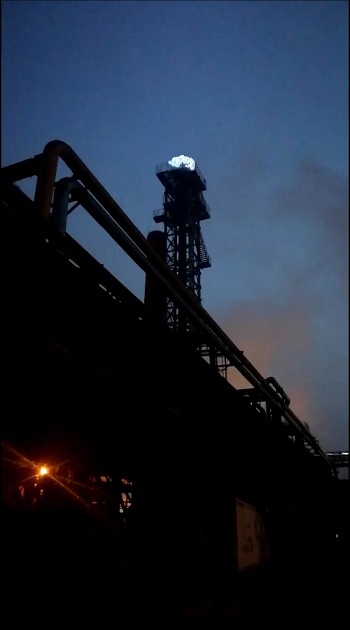

點火成功
